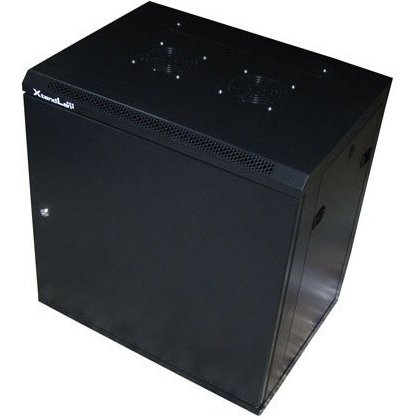

XtendLan 9U/600x450, na zeď, jednodílný, plné dveře, úprava proti vykradení

Rozvaděč je vhodný pro instalaci datových a telekomunikačních zařízení.

Univerzální jednodílné rozvaděče jsou určené pro montáž na zeď. Rozvaděče jsou výborně řemeslně zpracovány a mají elegantní vzhled.
Jejich připevnění je snadné díky přibalenému patentovanému montážnímu panelu.
Vyrobeny jsou z válcované oceli, nosné části jsou z oceli tloušťky 1,5mm, ostatní z 1,2 mm ocelového plechu. Konstrukce dovoluje statickou zátěž 60kg. Dodává se s montážní sadou.

ZÁKLADNÍ SPECIFIKACE

Formát rozvaděče: 19"

Kapacita: 9U

Stupeň krytí: IP20

Rozměry: 600 x 450 x 501 mm (šířka x hloubka x výška)

Provedení:

dveře - plné, kovové, zaměnitelný směr otevírání, uzamykatelné

zádní kryt - plný

boční kryt - plný, v úpravě proti vykradení přišroubovaný zevnitř k rámu, pro instalační účely je možné odejmout a zpátky pevně nainstalovat

horní kryt - perforovaný, s pozicemi pro dva ventilátory

Barva: černá, RAL9004

Další vlastnosti

• součástí rozvaděče jsou čtyři posuvné vertikální lišty s perforací pro uchycení instalovaných zařízení

• spojovací materiál (klecové matice, podložky, šrouby) je přibalen k rozvaděči

• v dolní části rozvaděče je umístěn zemnící bod pro připojení zemnícího vodiče

• v horní a spodní části rozvaděče jsou umístěny prostupy pro kabeláž a jsou zakryty záslepkami

• splňuje mezinárodní standard IEC 60297-2


Schéma:




klikněte pro zvětšení...

Přepravní rozměr: 67x52x57 cm

Montážní návod (cz)
