POE-PAN16-GB, Gigabitový stíněný 16-portový POE panel
PŘEHLED
Panel do 19" racku integrující 16 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 57V.
Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.
Třístupňová LED signalizace proudových hodnot na třech skupinách portů.
*Port current 0-20mA (no signal)
*Port current 0-400mA (green led)
*Port current >400mA (red led)
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).
Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 16 portů v režimu dle zvoleného A/B vstupu:

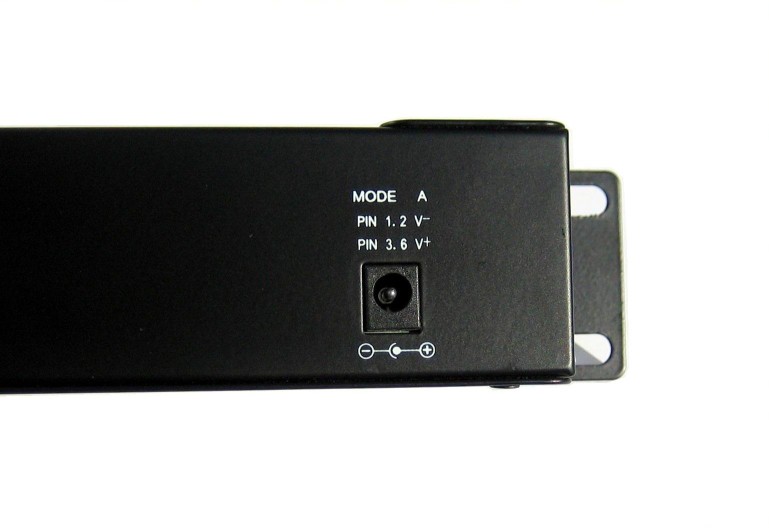

Režim A:
*Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. IP, kamery, IP telefony, aktivní prvky CISCO apod.).
*Data po všech 4 párech.

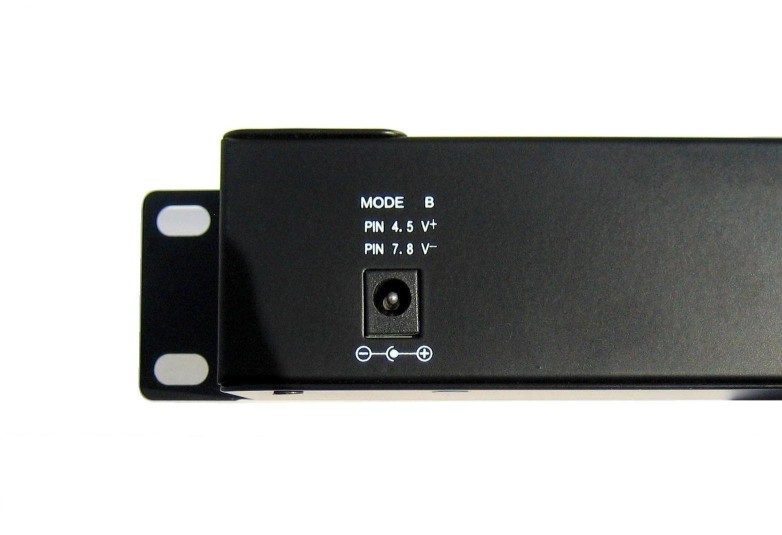

Režim B:.
*Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. aktivní prvky MIKROTIK, UBIQUITI).
*Data po všech 4 párech.
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Upozornění:
Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik.

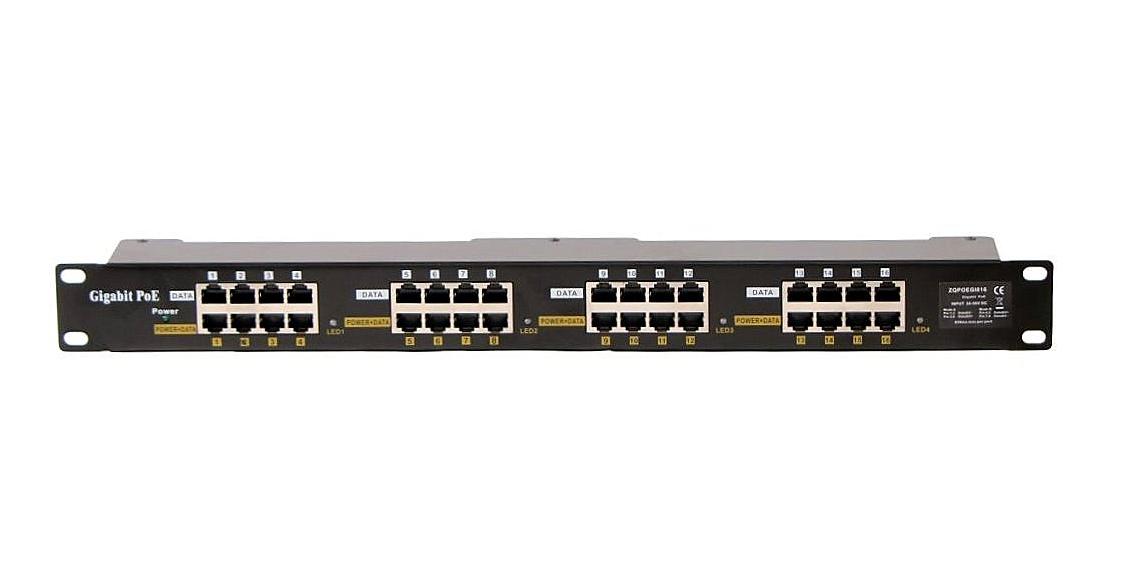

Panel integrující 16 pasivních Gigabitových PoE injektorů do jediného 19" / 1U panelu vhodný pro napájení až šestnácti zařízeních. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s podporou pasivního PoE.
Fukce a vlastnosti:
*19" provedení
*16 portů s podporou pasivního PoE
*LED kontrolka pro zjištění funkčního napájecího adaptéru
*Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
*2 vstupní napájecí konektory - standardní jack 2.1/5.5mm
*Vstupní napětí 24-57V, maximální výkon 120W
TECHNICKÁ SPECIFIKACE
*Input: 24-57V/ 120W (2x 2.1 60V power jack)
*Data: 1/2 & 3/6 & 4/5 & 7/8
*Power: A) 4/5+ & 7/8- (48V) // B) 1/2- & 3/6+ (48V)
*Weight: 1.4Kg
*Dimensions: 482.6mm×44.3mm×52mm
*Ethernet: TIA/EIA 568 Cat. 5
*Standards: passive PoE
*Data rate: 10/100/1000Mbps
*Connectors: 16x shielded GB RJ-45
*Operating Temperature: 0°C ~ 40°C
*Storage Temperature: -40°C ~ +70°C
*Operating Humidity: 10% ~ 80%RH
*Storage Humidity: 5% ~ 90%RH
*Certifications: CE
