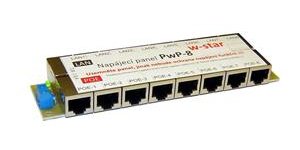

8 portový napájecí panel s ochranou proti přepětí 60V, bez zdroje. Power poe panel, 8 portový napájecí panel s kvalitní zemnící plochou a
chránenými napájecími vodici.
Do RJ45 konektorů na jedné straně se připojují datové kabely bez napájení, na opačnou stranu se připojují zařízení využívající napájení po ethernetovém kabelu.
K napájení se využívají dva nepoužité páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.
Napájecí páry, obvykle : 4,5 (kladný pól) / 7,8 (záporný pól), konkrétní zapojení si zvolí uživatel sám při montáži. Linky - páry 4 a 5 jsou mezi sebou spojeny a také
7 a 8 jsou mezi sebou spojeny. Panel nelze použít pro 1G síť. Power panel je doplněn sadou kondenzátorů pro lepší a kvalitnější filtraci a pro vyšší stabilitu
napájecího napětí.
Rozhraní:
8x RJ45 konektor pro připojení do LAN (Data)
8x RJ45 konektor pro sloučený výstup (Data+Napájení)
1x 2pin šroubovací pro připojení napájení
4x 3mm díra pro připevnění zemnícího vodiče (vodič není součástí dodávky)
led indikace napájení (funguje pouze v případě, že na vodičích 4,5 je plus)
Panel nelze použít pro 1G síť.
Mezní hodnoty:
Max napájení napětí ss 56V, střídavé 42V
Zemnění :
Obecným problémem je poškození zařízení přepětím na ethernetovém portu.
Náš power panel byl navržen a vyroben v České Republice na základě našich dlouholetých zkušeností s provozem wifi zařízení. Proto je panel opatřen kvalitní zemnící plochou rozlitou po spodní části tištěného spoje a vyvedenou do zemnících bodů. Pokud připojíte zemnící vodič k power panelu do zemnícího bodu, budete mít přímo uzeměné stínění UTP kabelu a konektory. Doporučujeme pro venkovní instalaci používat stíněný UTP kabel, pro vnitřní instalace stačí nestíněný, tím dojde i k oddělení zemnění aktivních prvků od zařízení, které jsou instalovány ve venkovním prostředí.
Ochrana proti přepětí:
Napájecí - NIKOLIV DATOVÉ - vodiče jsou chráněny proti přepětí polovodičovými elektronickými součástkami. Je to z důvodu jejich rychlejší odezvy na případné přepětí
nežli převážně používané plynové bleskojistky.
V případě, že je panel pod napětím stav indikuje svým svitem LED dioda. Pokud dioda nesvítí, je problém patrně v napájení. Barevné varianty LED diod na požádání jsou možné - červená, zelená, modrá, bílá, žlutá - příplatek za konkrétní barvu (pokud není skladem) je 30 kč/ks !
Ochrana je vyráběna ve dvou provedeních
A) - 30V - PWP-8-30 - vhodné pro použití s pasívní napájecí technologií s napětím do cca 25V.
B) - 60V - PWP-8-60 - vhodné pro zařízení používající 48V napájecí technologii (max 56V)
Prosím, zkontrolujte při objednání, kterou verzi jste si objednali, liší se označením v KODU!!!
Zbytkové napětí při testování rázovou vlnou 2000V 8/20us dosahuje hodnot nižších než 150V.
POZOR, pokud připojíte na 30V verzi napájení vyšší nežli cca 25V dojde k trvalému a nevratnému poškození elektronických součástek a ochrana (a pravděpodobně i panel) nebude funkční.
Každá deska má kusovou zkoušku, to znamená, že veškeré její funkce byly otestovány při výrobě v ČR.
POZOR, TOTO NENÍ PŘEPĚŤOVÁ OCHRANA, POKUD CHCETE PLNOHODNOTNOU OCHRANU PROTI PŘEPĚTÍ, POUŽIJTE LASKAVĚ SOUSTAVU ZAŘÍZENÍ DLE PLATNÉ NORMY !!!
