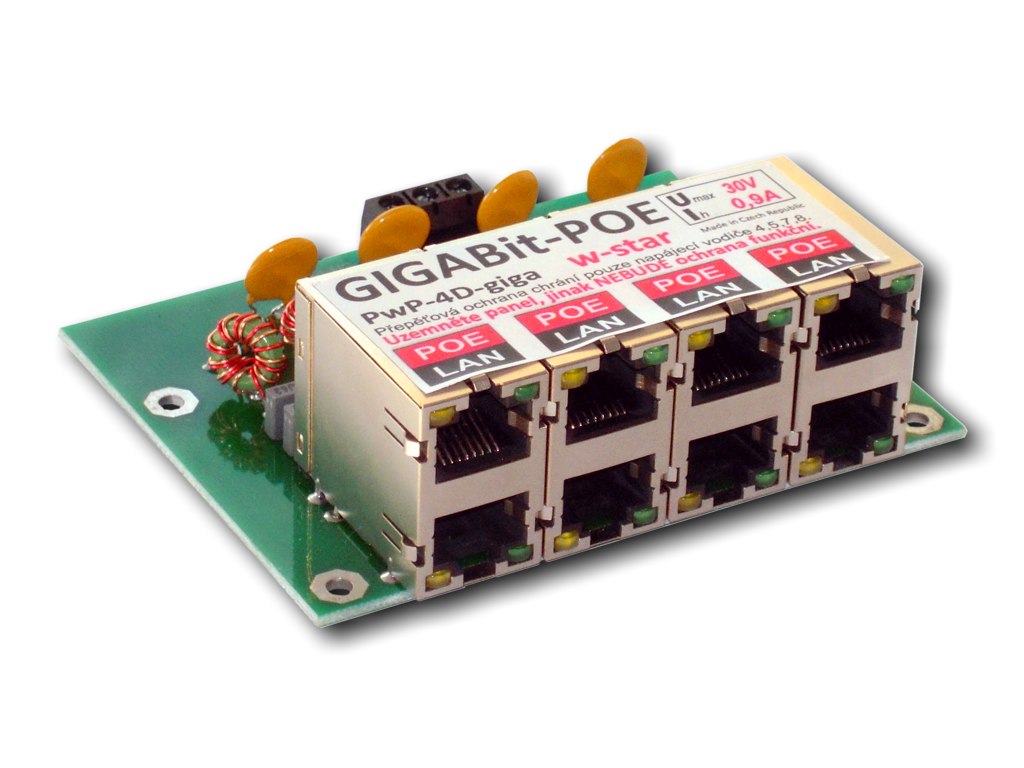

Gigabit 4 portový napájecí modul 30V s ochranou proti přepětí, pojistkou a signalizací
Nová verze GIGABITOVÉHO modulu integrující 4 pasivní POE injektory, vhodný pro napájení až čtyř zařízení jedním vhodně dimenzovaným zdrojem, opatřený kvalitní zemnící plochou a elektronickou ochranou proti přepětí na napájecích vodičích.Panel je osazen navíc i ochranou proti zkratu na každém portu a signalizaci napájení.
*Každý port má ochranu proti přetížení - v tomto případě trvalý proud 0,9A a 30V (hodnoty na obrázku jsou pouze informativní). Konkrétní hodnota je uvedena v popisu a lze ji individuálně změnit dle požadavků zákazníka
*Každý port má zdvojnásobený počet ochranných prvků tak, aby byl co nejlépe chráněn i při rozepnuté pojistce proti zkratu.
*3 vodičovou svorkovnici pro připojení napájení, která umožňuje připojit vodičem do svorkovnice i zemnění
*4 otvory pro uchycení v držáku, nebo pouze v rozvaděči
*Indikace stavu pomocí led - pokud led svítí žlutě, je v pořádku napájecí napětí panelu.
*Zeleně svítí led dioda, pokud je port pod napětím. Jednoduše poznáte, co se v portu děje.
Pokud nesvítí žádná led, je problém se zdrojem napětí.
Pokud svítí žluté ledky a zelené ne, porty u kterých nesvítí zelené led mají rozpojenou pojistku proti zkratu - na portu je zkrat.
Pokud svítí i žluté i zelené ledky na portu vše funguje jak má.
Do RJ45 konektorů dole se připojují datové kabely bez napájení, horní konektor je určen pro připojení zařízení využívající napájení po ethernetovém kabelu.
K napájení se využívají dva páry ethernetového kabelu. Napájení je přivedeno z externího zdroje na šroubovací svorky.
Napájecí páry : 4,5 (kladný pól) / 7,8 (záporný pól). Určeno pro gigabit, s kvalitním ethernetovým kabelem vhodné pro napájení do 100m.
Specifikace:
Trvalý proud do jednoho portu max: 0.9A
Vypínací proud na portu : 1,8A
Doporučené napájecí napětí 5V-28V
Max napájecí napětí 30V
Maximální napájecí napětí 33V
široké napájecí cesty, které něco vydrží
ochrana proti zkratu na každém portu - vratná pojistka
ochrana proti přepětí - chrání zařízení i napájecí zdroj
možnost řadit do bloků v rackovém držáku
každý modul může mít zvláštní zdroj
