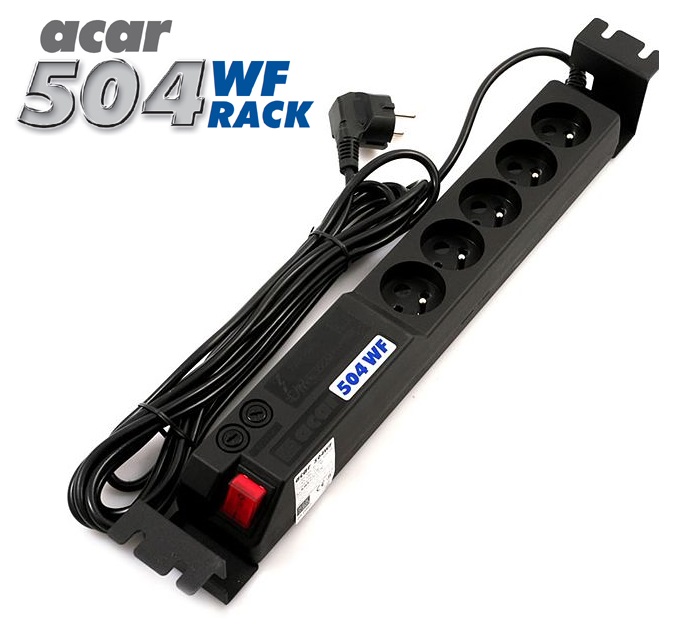

Napájecí panel ACAR A-504, 3 m, 5 pozic, s přepěťovou ochranou bez vany ACAR-A-504
PŘEHLED

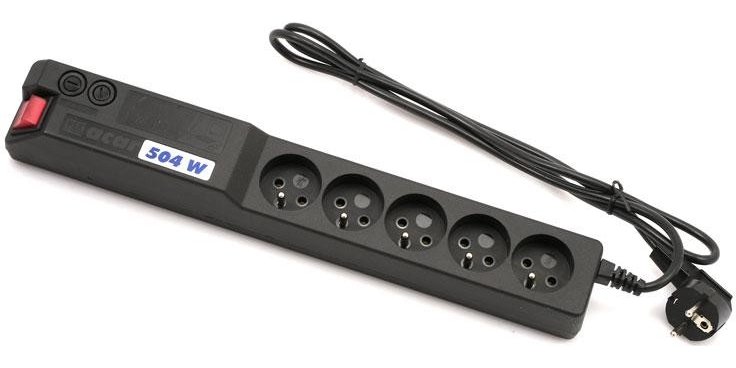

Napájecí panel ACAR 504 je vybaven přepěťovou ochranou. Chrání před přepětím a filtruje napětí pro všechny připojené spotřebiče. Napájecí panel je dodáván v provedení s 5 zásuvkami a 3 m dlouhým přívodním kabelem. Tato konkrétní položka se v balení dodává BEZ VANY do 19" rozvaděče. Pokud chcete tento rozvodný panel instalovat přímo na 19" rovinu je nutno přikoupit Vana pod ACAR 19" 2U BK.

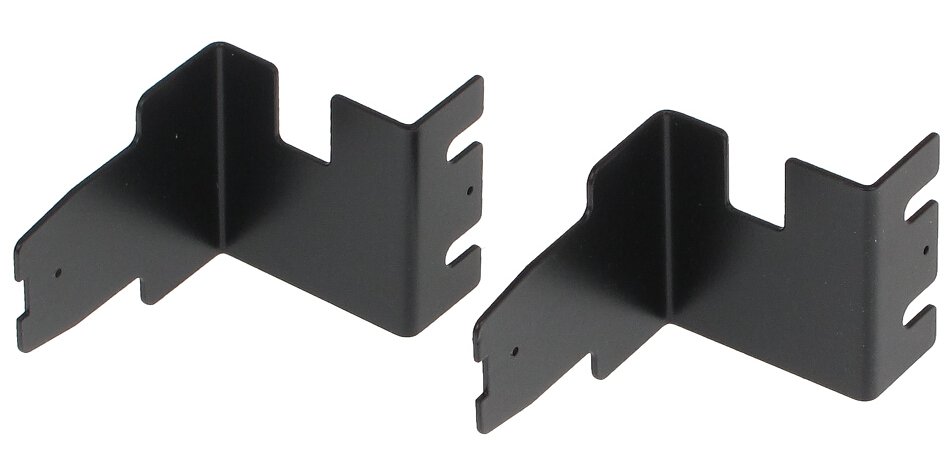

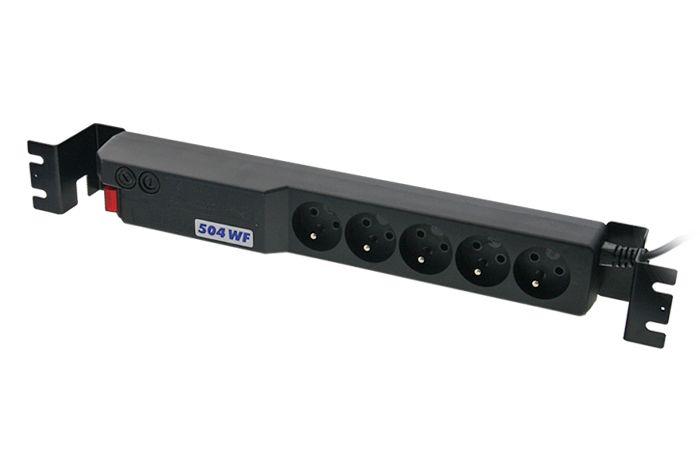

Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí. Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči. Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny. Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami. Délka napájecího kabelu u obou panelů je 3 m. Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky. Pět nebo osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem. Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty. Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch. Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J. Podsvícený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách.
TECHNICKÁ SPECIFIKACE
Jmenovité napětí
* 230 V
Frekvence
* 50 Hz
Jmenovitý proud
* In ?IN = 10 A
Doba zpoždění
* < 25 ns
Jmenovité rázové napětí
* 250 V 50 Hz
Ochranná úroveň Up přepěťového systému
* ? 1,3 kV (L/N)
Jmenovitý svodový proud
* IN 2,5 kA (L/N) - 8/20 µs
Maximální impulsní svodový proud
* Imax 6,5 kA (L/N) - 8/20 µs
Útlum elektromagnetického rušení
* ? 55 dB
Systém přepěťové ochrany
* systém 2P+Z
Počet síťových zásuvek
* 5
Vypínač
* dvoustavový podsvětlený vypínač
Materiál
* zásuvkového pole samozhášivý plast
Rozměry
* 385 × 59 × 55/43 mm
Hmotnost
* 0,54 kg
