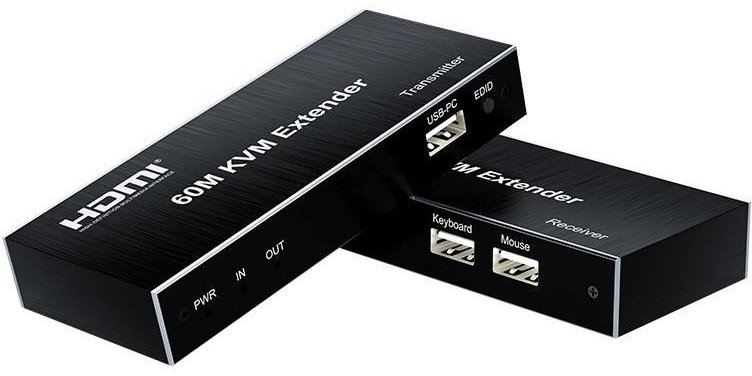

PremiumCord HDMI KVM extender s 2xUSB na 60m s audiem přes jeden kabel Cat5/6
Zařízení umožňuje po jednom síťovém kabelu bez zpoždění přenést HDMI FULL HD 1080p signál, USB klávesnici a myš, IrDa dálkové ovládání až na vzdálenost 60m.Extender je vybaven audio výstupy.
- KVM extender (keyboard, video and mouse) umožňuje přenést společně signál na větší vzdálenost a vzdáleně ovládat počítač nebo server. Počítač se zapojí do vysílače a monitor, klávesnice a myš se zapojí do přijímače.
- Umožňuje zapojit na větší vzdálenost monitor,TV nebo promítačku od přehrávače. Na dálku ovládat přehrávač pomocí IR signálů, které dokáže také přenášet KVM extender.
- Podporuje FULL HD 1080p až na 60m při použití kvalitního UTP kabelu CAT6 s měděnými vodiči AWG23 (doporučujeme náš kabel kód: sutpd6c3 )
- Doporučujeme pro propojení kvalitní UTP kabel Cat5e,Cat6,Cat7 s měděnými vodiči, nejlépe AWG23, nemusí být stíněný
- Pro rozlišení:1080p/1080i720p/576p/576i/480p/480i
- Šířka pásma: 150MHz
- Datový tok: 4,5Gbps
- Maximální dosah: 60m při použítí CAT6 kabelu AWG23
- Vstupní HDMI kabel max. 10m při použití HDMI kabelu s vodiči AWG24
- Výstupní HDMI kabel max. 15m při použití HDMI kabelu s vodiči AWG24
- Vysílač a přijímač se navzájem propojí kvalitním CAT6/CAT5e kabelem.Obě jednotky mají propojovací konektor RJ45
- Vysílač má jeden vstupní HDMI konektor. Přijímač má jeden HDMI výstup pro vzdálená monitor.
- Extender přenáší také USB, vysílač má jeden USB port pro zapojení do počítače, přijímač má dva USB konektory pro zapojení myši a klávesnice
- Extender přenáší IR signály pro ovládání zařízení IR
- Vysílač i přijímač jsou vybaveny audio výstupy stereo jack 3,5mm kde je možné zapojit sluchátka nebo audio zesilovač.
- Vysílač a přijímač jsou napájeny z přiložených napájecích adaptérů 230V/5V, 1A
- Rozměry vysílače:délka:122mm, šířka: 50mm, výška:19mm
- Rozměry přijímače:délka:122mm, šířka: 50mm, výška:19mm
- Váha: 108g + 108g
- Pracovní teplota: 0 do 45°C
Připojení a provoz:
1. Připojte jeden kabel HDMl mezi zdrojové zařízení a TX vysílač, maximální vzdálenost kabelu je 10 metrů;kabely musí být kvalitní s vodiči AWG24
2. Připojte jeden kabel HDMI mezi zobrazovacím zařízením a RX přijímač, maximální vzdálenost kabelu je 15 metrů;kabely musí být kvalitní s vodiči AWG24
3. Připojte jeden nepřerušovaný kabel CAT5e nebo CAT6 (doporučeno) na propojení TX vysílače a RX přijímače, maximální vzdálenost kabelů je 60 metrů;
4. Připojte 5V napájecí zdroj k TX vysílače a RX přijímače;
5. Kontrolka LED: Kontrolka TX LED: Pokud je k dispozici signál, změní se na modrou; Kontrolka RX LED: Pokud je k dispozici signál, změní se na modrou;
6. Tlačítko EDID: Tlačítko může podporovat přepínání EDID mezi 720P a 1080P. (1080P je výchozí EDID, když je zapnuto napájení).
7. Připojte kabel IR přijímače do přijímače a kabel IR vysílače zapojte do vysílače, pokud potřebujete kabel IR přijímače, zaměřte se na zařízení, které je třeba ovládat.
8. Připojte myš a klávesnici do dvou portů USB přijímače a pokud potřebujete funkci ovládání KVM, připojte port USB vysílače k počítači.
Sada obsahuje:
1x TX Extender
1x .RX Extender
1x kabel IR přijímače
1x kabel IR vysílače
2x 5V napájecí adaptér
1x Uživatelská příručka
