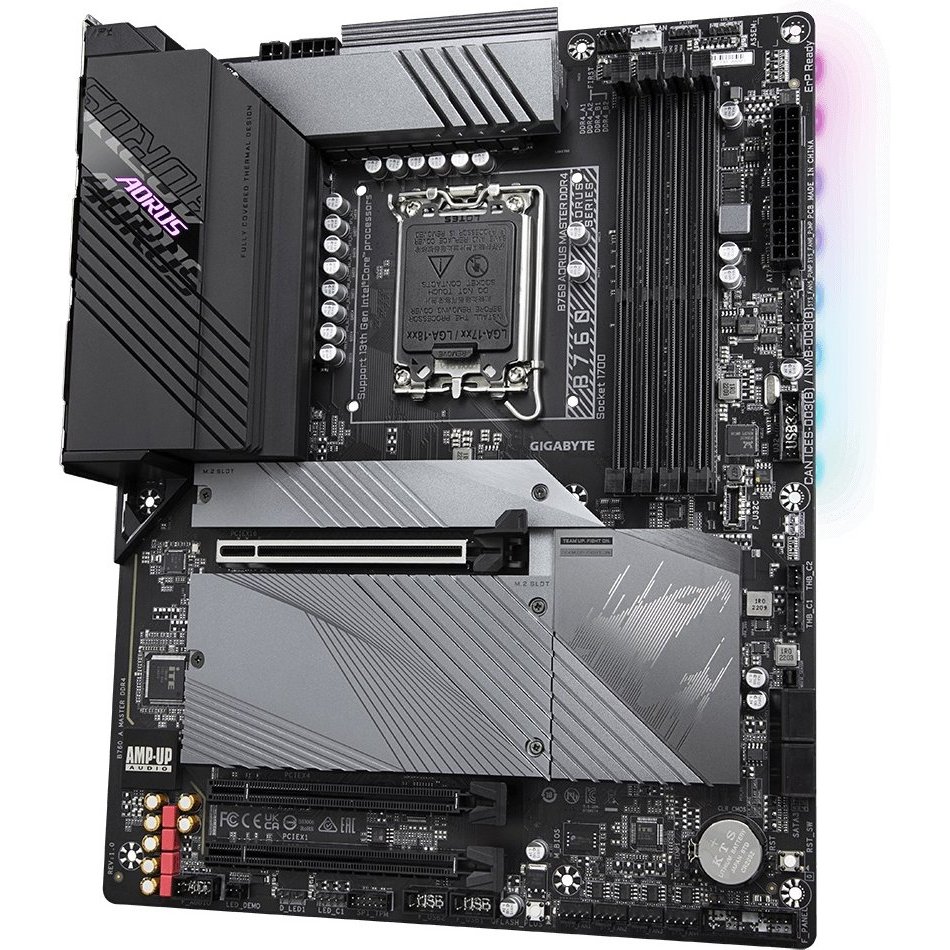

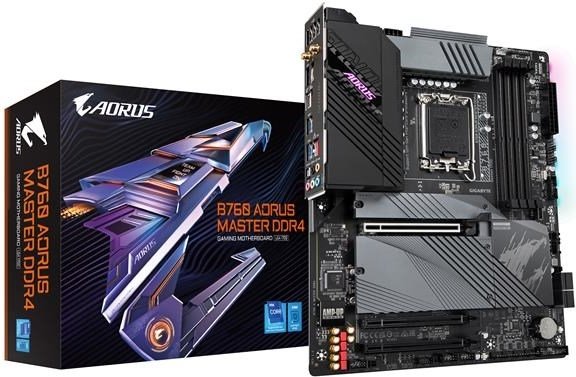

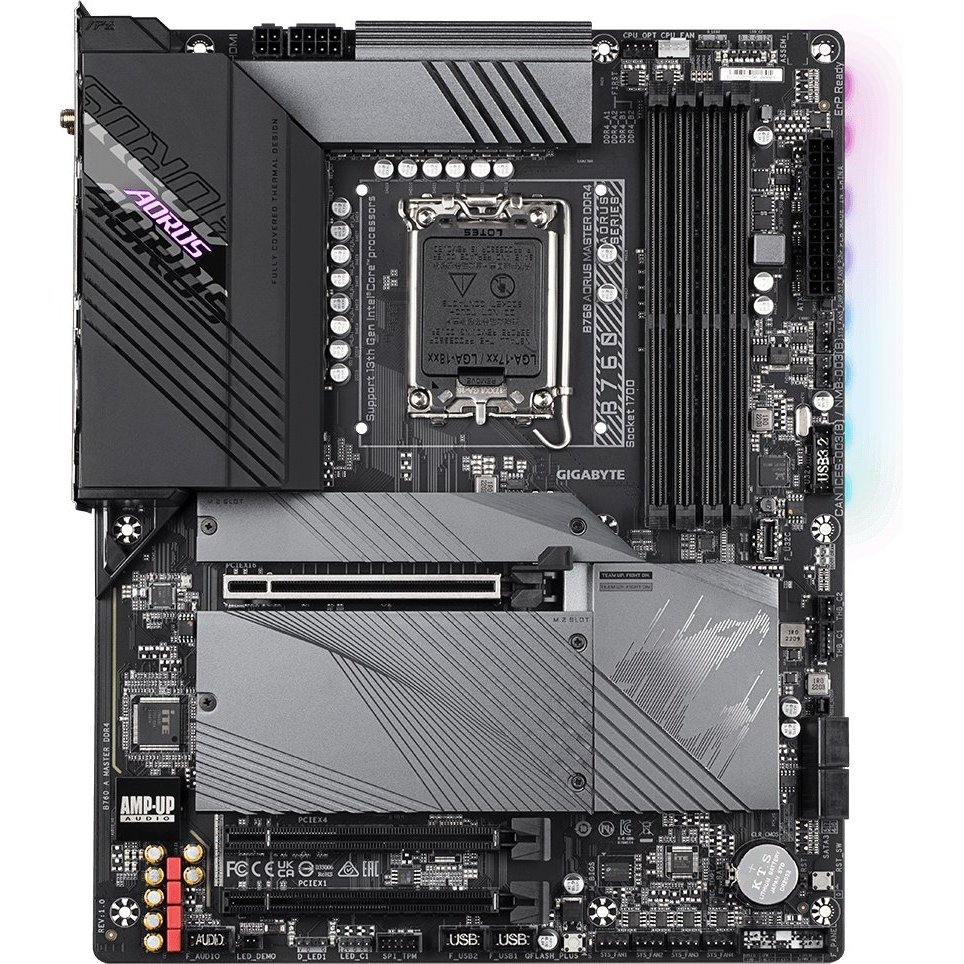

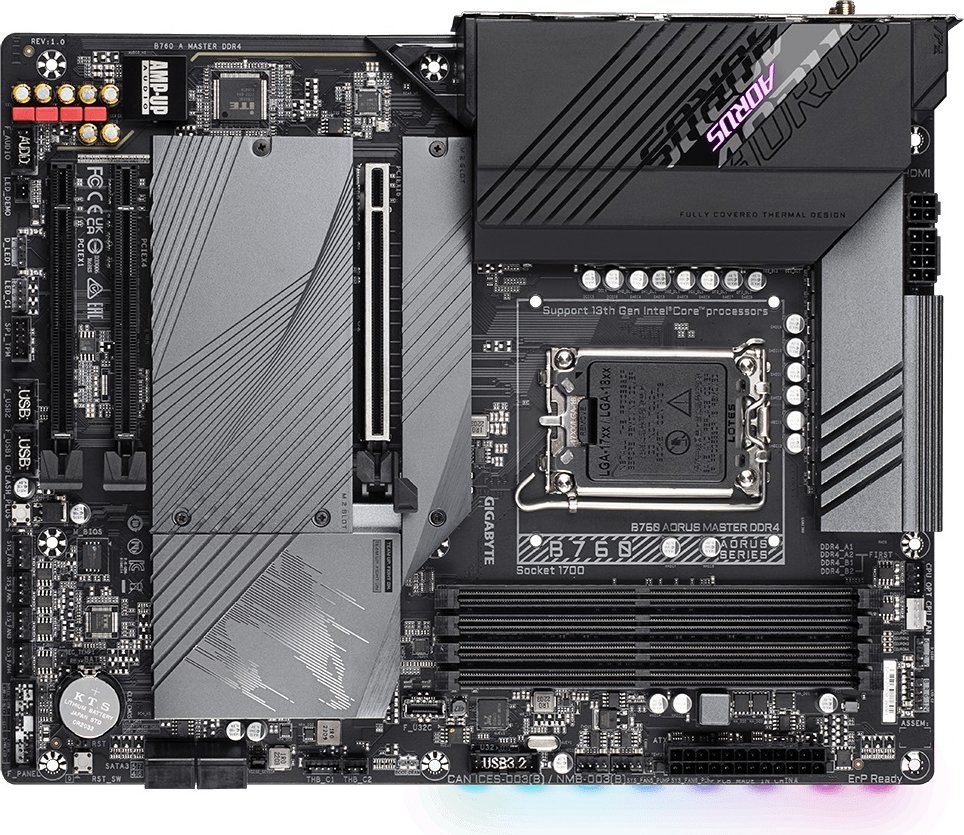

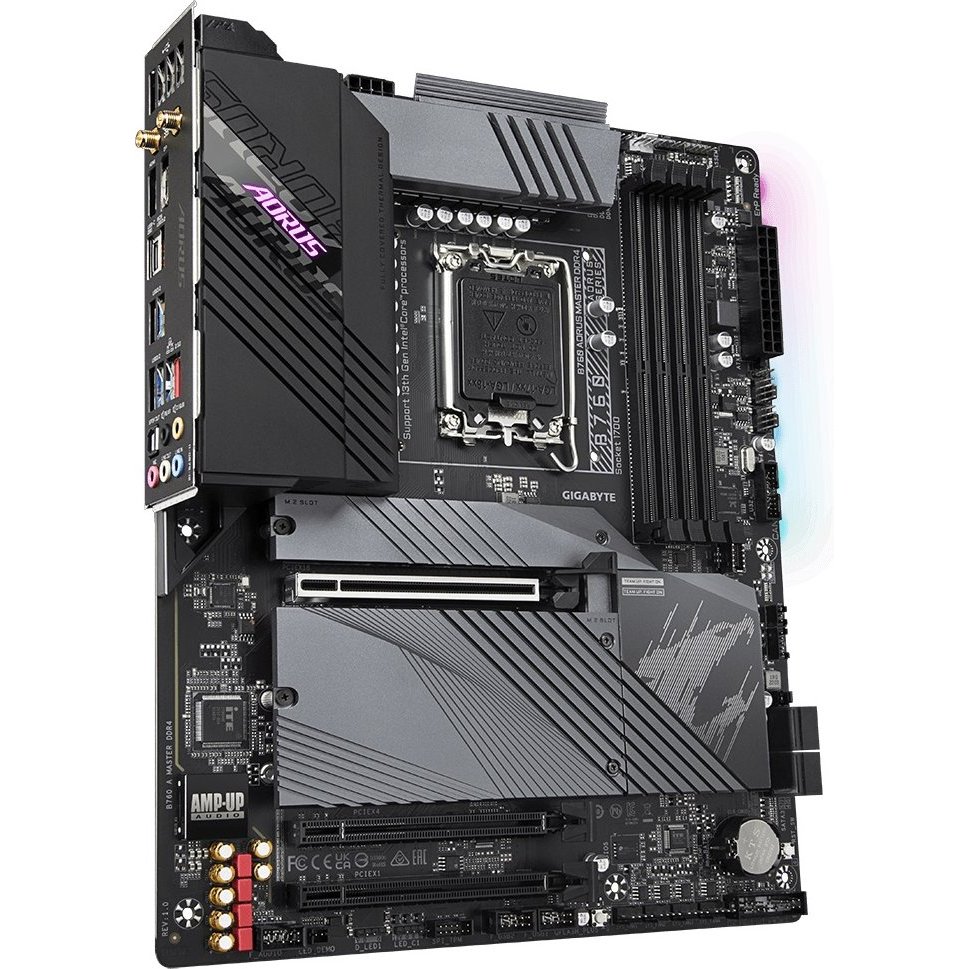

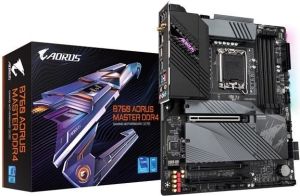

GIGABYTE B760 AORUS MASTER DDR4 (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafická karta:
* 1x DisplayPort 1.2
* 1x HDMI® 2.0
Zvuková karta: Realtek® ALC1220-VB High Definition Audio CODEC
Ethernet: Intel® 2,5GbE LAN
WLAN + Bluetooth: Intel® Wi-Fi 6E AX211 + Bluetooth 5.3
Rozšiřující sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
* 1x PCI Express x16 s podporou PCIe 3.0 a běžícím na x4 (PCIEX4)
* 1x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 ((PCIEX1)
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 10 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 4x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

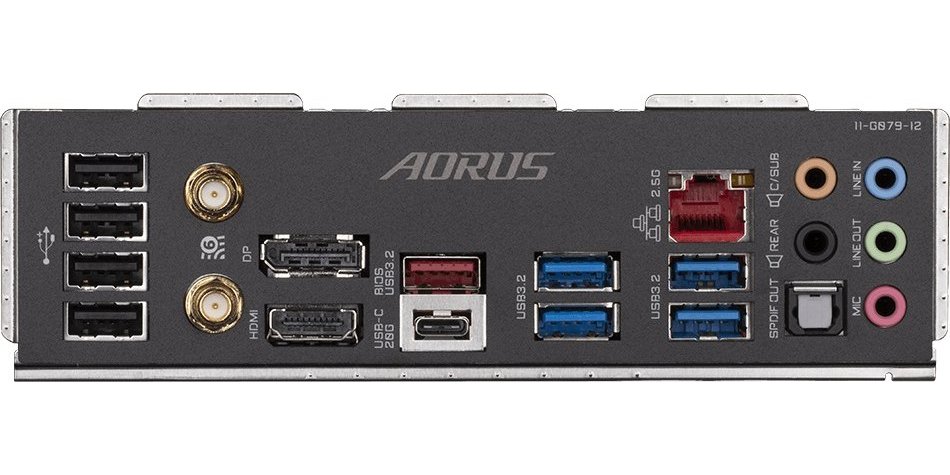

Porty na zadním panelu:
* 1x USB typ-C® s podporou USB 3.2 Gen 2x2
* 1x USB 3.2 Gen 2 typu A (červený)
* 4x USB 3.2 Gen 1
* 4x USB 2.0/1.1
* 2x SMA anténní konektor (2T2R)
* 1x DisplayPort 1.2
* 1x HDMI 2.0
* 1x RJ-45
* 1x optický S/PDIF Out
* 5x audio jack
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
* 1x 4-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 4x system fan header
* 2x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® header s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 2x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x noise detection header
* 2x Thunderbolt™ add-in card connector
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x tlačítko reset
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
* 2x temperature sensor header
BIOS: 1x 256Mb flash, AMI UEFI BIOS
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-AORUS-MASTER-DDR4-rev-10#kf
