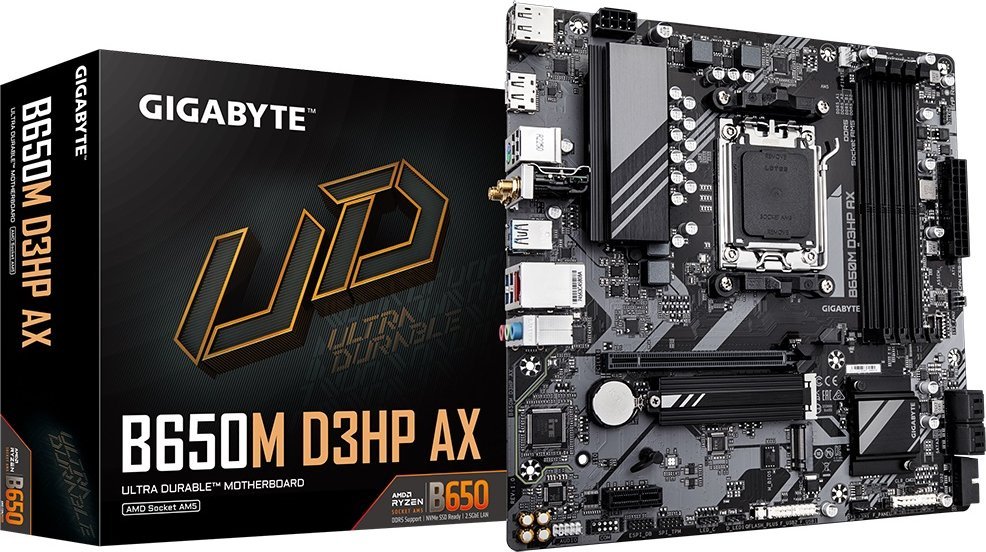

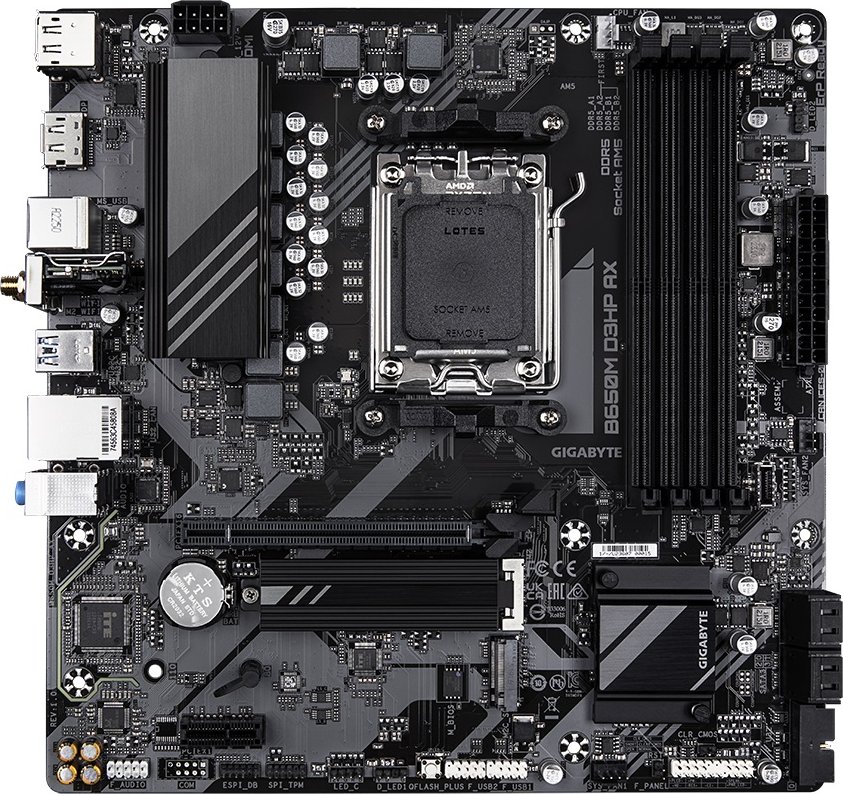

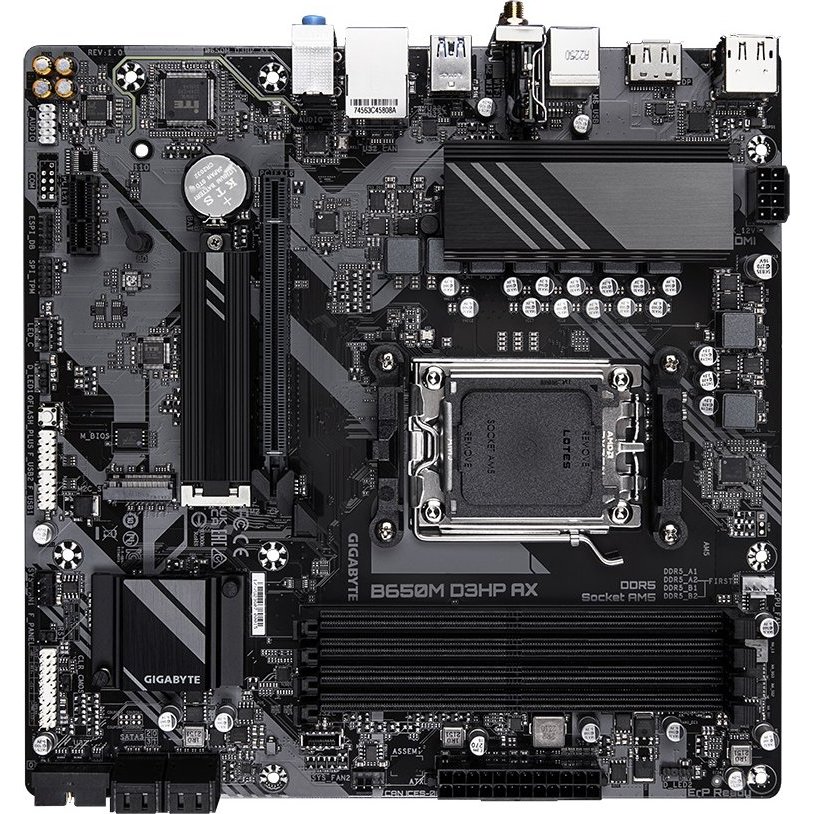

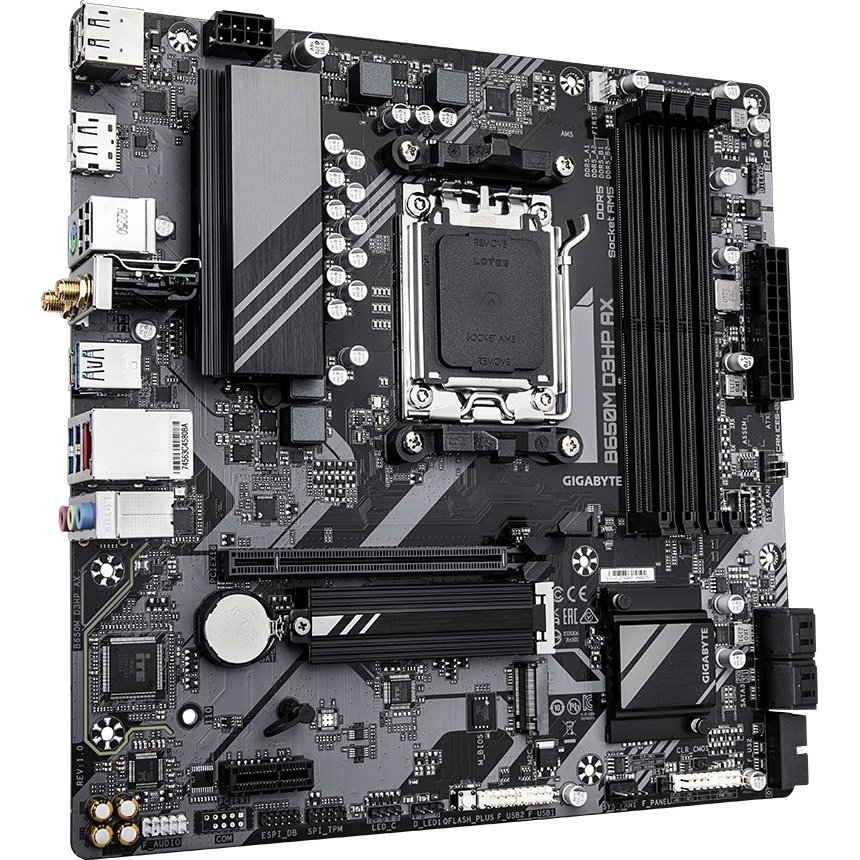

GIGABYTE B650M D3HP AX (rev. 1.0)
* Smart Fan 6
* Q-Flash Plus
Chipset: AMD B650
Rozměrový formát: microATX (244x244mm)
Podpora pro procesory: AMD Ryzen™ řady 7000
Patice procesoru: AM5
Paměť:
* 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
(Grafické specifikace se mohou lišit v závislosti na podpoře CPU.)
* 2x DisplayPort 1.4
* 1x HDMI® 2.1
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: Realtek® Wi-Fi 6E RTL8852CE + Bluetooth v5.3
Rozšiřující sloty:
* 1x PCI Express x16 (podporuje PCIe 4.0 x16)
* 1x PCI Express x1 (podporuje PCIe 3.0 x1)
RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2
* 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 6 portů)
* 1x USB typ-C®, s podporou USB 3.2 Gen 1
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Porty na zadním panelu:
* 1x PS/2 pro klávesnici/myš
* 1x USB typ-C®, s podporou USB 3.2 Gen 1
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1
* 1x HDMI
* 2x DisplayPort
* 1x RJ-45
* 3x audio jack
* 2x SMA anténní konektor (2T2R)
Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x konektor USB typ-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper
BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Odkaz na stránku výrobce: https://www.gigabyte.com/cz/Motherboard/B650M-D3HP-AX-rev-10#kf
